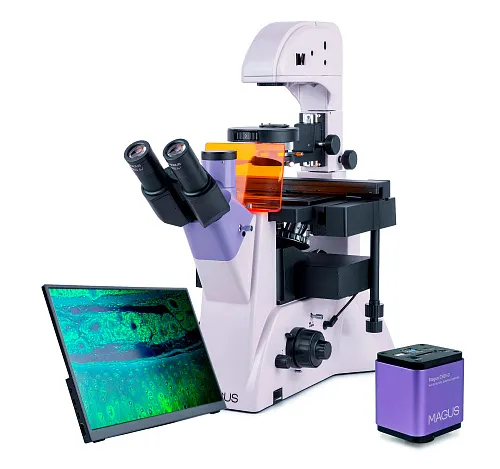

Odwrócony mikroskop fluorescencyjny cyfrowy MAGUS Lum VD500L LCD
Z kamerą i monitorem. Powiększenie: 100–400 razy. Głowica trójokularowa, obiektywy planarno-achromatyczne, oświetlacze LED 5 W światłem przechodzącym i światłem odbitym, oświetlenie Köhlera
ID produktu | 83023 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018256 |
Rozmiar opakowania (dł. x szer. x gł.) | 38x61x82 cm |
Masa przesyłki | 26.75 kg |
MAGUS Lum V500L to odwrócony mikroskop do mikroskopii fluorescencyjnej w świetle odbitym oraz mikroskopii jasnego pola i kontrastu fazowego w świetle przechodzącym. W mikroskopii fluorscencyjnej wykorzystywane są filtry fluorochromowe DAPI, FITC i TRITC. Odwrócona konstrukcja umożliwia badanie preparatów w naczyniach laboratoryjnych, takich jak szalki Petriego, kolby itp. Wysokość naczynia laboratoryjnego może wynosić 55 mm lub 165 mm, gdy stojak jest odchylony. Układ optyczny jest przeznaczony do pracy z naczyniami laboratoryjnymi o grubości dna 1,2 mm. Mikroskop jest idealny do badań naukowych i rutynowych prac laboratoryjnych. Można go również stosować do celów edukacyjnych.
Kamera cyfrowa
MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor
Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny
Dwie opcje montażu kamery cyfrowej i monitora: tuba głowicy trójokularowej służy do montażu monitora, a boczne gniazdo na korpusie służy do montażu kamery cyfrowej. Przyrząd ma również dzielnik wiązki: 100/0 lub 0/100 (korpus) i 100/0 lub 50/50 (głowica trójokularowa). Nachylenie tuby okularu pod kątem 45° pozwala prowadzić obserwacje, zachowując maksymalną wygodę. Podczas montażu mikroskopu użytkownik może obracać tuby okularów o 180°.
Zestaw zawiera sześć obiektywów planarno-achromatycznych: trzy z nich do mikroskopii jasnego pola i mikroskopii fluorescencyjnej, a trzy pozostałe do mikroskopii kontrastu fazowego. Mają one korekcję nieskończoności i dużą odległość roboczą. Miska rewolwerowa ma sześć gniazd do montażu obiektywów. Miska rewolwerowa jest umieszczona na stojaku pod stolikiem.
Oświetlenie
Źródłem wzbudzenia fluorescencji jest dioda LED o mocy 5 W i żywotności 50 000 godzin bez konieczności wymiany. Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC. Oświetlenie LED jest bardziej energooszczędne i łatwiejsze w utrzymaniu niż oświetlenie rtęciowe, dlatego jest zalecane do stosowania na uniwersytetach. Oświetlenie LED zapewnia spójność kolorów. Diody LED szybko włączają się i wyłączają i nie przegrzewają się podczas długich godzin pracy.
Źródłem światła przechodzącego jest również dioda LED o mocy 5 W. Jest ona wystarczająco jasna do prowadzenia obserwacji techniką mikroskopii jasnego pola i kontrastu fazowego z każdym obiektywem.
Zarówno światło przechodzące, jak i odbite, można regulować zgodnie z metodą Köhlera. Pozwala to na osiągnięcie maksymalnej granicy rozdzielczości dla każdego obiektywu i uzyskanie wyraźnego, ostrego obrazu bez artefaktów i zaciemnień na krawędziach.
Mikroskop jest wyposażony w kondensor kontrastowo-fazowy: trzy gniazda są przeznaczone do obiektywów fazowych o powiększeniach 10x, 20x i 40x, a czwarte gniazdo służy do mikroskopii jasnego pola. Pierścienie fazowe można wyśrodkować. Obracając pokrętło, można przełączać się między technikami obserwacji mikroskopowych.
Stolik i mechanizm regulacji ostrości
Stały stolik ma mechaniczne mocowanie do przesuwania naczyń laboratoryjnych oraz trzy uchwyty do preparatów o różnych rozmiarach. Naczynia laboratoryjne można przesuwać w dwóch wzajemnie prostopadłych kierunkach w płaszczyźnie poziomej. W mikroskopie zastosowano mechanizm zgrubnej i precyzyjnej regulacji ostrości. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła są ergonomicznie zaprojektowane, aby umożliwić użytkownikowi utrzymanie zrelaksowanej postawy podczas pracy.
Akcesoria
Mikroskop można wyposażyć w dodatkowe okulary, preparaty kalibracyjne lub kamerę cyfrową z serii akcesoriów MAGUS.
Najważniejsze właściwości mikroskopu:
- Odwrócona konstrukcja do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna 1,2 mm i preparatów o wysokości do 55 mm, a także do 165 mm wysokości po odchyleniu stojaka
- Techniki obserwacji mikroskopowych: fluorescencja (w świetle odbitym), jasne pole i kontrast fazowy (w świetle przechodzącym)
- Konfiguracja oświetlenia Köhlera w świetle przechodzącym i odbitym; źródło oświetlenia: trwałe diody LED o mocy 5 W bez konieczności wymiany
- Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC
- Kondensor kontrastowo-fazowy umożliwiający szybką i wygodną zmianę techniki obserwacji mikroskopowych
- Głowica trójokularowa; dwie opcje montażu kamery lub monitora: dzielnik wiązki 100/0 lub 0/100 (na korpusie), dzielnik wiązki 100/0 lub 50/50 (na głowicy)
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z wbudowanym gniazdem zasilania, oświetlacz światłem odbitym, oświetlacz światłem przechodzącym, kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 faza WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD: 3,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Osłona UV
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Preparat kalibracyjny
ID produktu | 83023 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018256 |
Rozmiar opakowania (dł. x szer. x gł.) | 38x61x82 cm |
Masa przesyłki | 26.75 kg |
Typ | biologiczny, lekki/optyczny |
Głowica | trójokularowa |
Głowica | Siedentopf, obracana o 180° |
Powiększenie, x | 100–400 w konfiguracji podstawowej (*opcjonalnie: 40–500/600/800/1000) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | obiektywy planarno-achromatyczne z korekcją do nieskończoności (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; faza: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; odległość parafokalna: 45 mm |
Rewolwer | 6 obiektywów |
Odległość robocza, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 227x208 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 77/134,5 |
Stolik, mm | stały, z mocowaniem mechanicznym i szklanymi płytkami Ø118 mm; Ø118 mm; uchwyty do preparatów: 86x129,5 mm, Ø87,5 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
Kondensor | NA 0,6, odległość robocza: 55 mm; kontrastowo-fazowy; ze śrubami blokującymi |
Diafragma | aperturowa przysłona irysowa |
Regulacja ostrości | współosiowe pokrętła precyzyjnej i zgrubnej regulacji ostrości umieszczone po obu stronach |
Oświetlenie | fluorescencyjne, halogenowe |
Regulacja jasności | ✓ |
Zasilanie | zasilanie sieciowe AC, 85–265 V, 50/60 Hz |
Typ źródła oświetlenia | źródło światła odbitego: LED 5 W; Źródło światła przechodzącego: LED 5 W |
Filtry | tak |
Zakres temperatur, °C | 5...+35 |
Zastosowanie | kondensor kontrastowo-fazowy z wolnym gniazdem i płytkami fazowymi do obiektywów 10x, 20x i 40x; dodatkowy mikroskop centrujący |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Moduł fluorescencyjny | filtry: ultrafioletowy (UV), fioletowy (V), niebieski (B), zielony (G) |
Filtr fluorescencyjny: typ filtra, długość fali wzbudzenia/zwierciadło dichroiczne/długość fali emisji | ultrafioletowy (UV), 320–380 nm/425 nm/435 nm; fioletowy (V), 380–415 nm/455 nm/475 nm; niebieski (B), 450–490 nm/505 nm/515 nm; zielony (G), 495–555 nm/585 nm/595 nm |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | podwójne |
Metoda badania | jasnego pola, fluorescencja, mikroskopia kontrastu fazowego |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | Sony Exmor/Starvis CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 8 |
Maksymalna rozdzielczość, piksele | 3840x2160 |
Rozmiar matrycy | 1/1,2" (11,14x6,26 mm) |
Rozmiar piksela, µm | 2.9x2.9 |
Złącza interfejsu | Wi-Fi, HDMI 1,4, USB 3.0 |
Karta pamięci | SD do 32 GB |
Możliwość podłączenia dodatkowych urządzeń | mysz komputerowa (USB), pamięć flash (USB), adapter Wi-Fi (USB) |
Światłoczułość | 1028 mV z 1/30 s |
Współczynnik sygnału/szumu | 0,13 mV przy 1/30 s |
Czas naświetlania | 0,14 ms – 1000 ms |
Nagrywanie filmów | ✓ |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 30 przy 3840x2160 (HDMI);, 30 przy 1920x1080 (Wi-Fi);, 30 przy 3840x2160 (USB 3.0) |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.tif |
Format plików wideo | *.h264/*.h265, *.mp4 |
Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Oprogramowanie | HDMI: wbudowane; USB: MAGUS View |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, napęd CD-ROM, monitor 19-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | stop aluminium CNC |
Zasilanie kamery | zasilacz prądu stałego 12 V, 1 A |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
Monitor | |
Typ matrycy | IPS |
Przekątna wyświetlacza, cale | 13.3 |
Rozdzielczość wyświetlacza, px | 3840x2160 (4K) |
Format obrazu | 16:9 |
Jasność, cd/m² | 400 |
Liczba wyświetlanych kolorów | 16,7 mln |
Kontrast | 1000:1 |
Poziomy/pionowy kąt widzenia, ° | 178/178 |
Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
Częstotliwość źródła optycznego, Hz | 60 |
Typ podświetlenia matrycy | dioda LED |
Żywotność podświetlenia LED, h | 50000 |
Interfejs | HDMI |
Zakres temperatur, °C | -15...+55 |
Zakres wilgotności pracy, % | 10 — 90 |
Zasilanie | AC 110–220 V, DC 5–12 V/1 A (Typ-C) |
Zużycie energii, W | 12 (maks.) |
