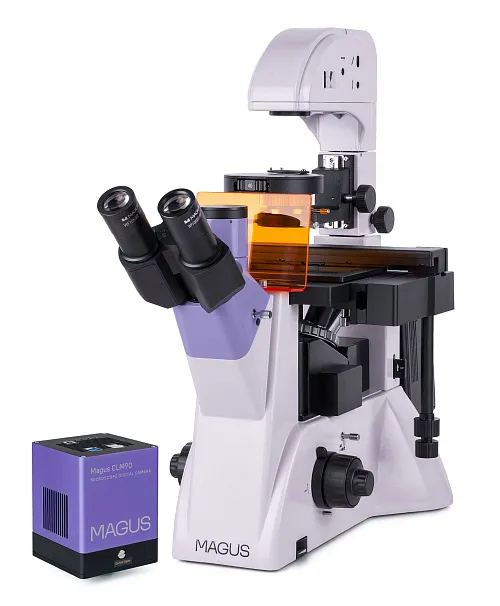

Odwrócony mikroskop fluorescencyjny cyfrowy MAGUS Lum VD500
Z kamerą. Powiększenie: 100–400 razy. Głowica trójokularowa, obiektywy planarno-achromatyczne, źródło światła odbitego – lampa rtęciowa 100 W, źródło światła przechodzącego – żarówka halogenowa 30 W, oświetlenie Köhlera
ID produktu | 83020 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018218 |
Rozmiar opakowania (dł. x szer. x gł.) | 38x61x82 cm |
Masa przesyłki | 28.7 kg |
Odwrócony mikroskop fluorescencyjny MAGUS Lum V500 służy do obserwacji preparatów w naczyniach laboratoryjnych o wysokości do 55 mm i grubości dna do 1,2 mm. Po odchyleniu statywu oświetlacza możliwe jest również korzystanie z większych naczyń laboratoryjnych o średnicy do 165 mm. Preparaty można obserwować w świetle odbitym (technika mikroskopii fluorescencyjnej) i przechodzącym (mikroskopia jasnego pola i mikroskopia kontrastu fazowego). Główne obszary zastosowania mikroskopu: medycyna, farmakologia, biochemia, epidemiologia itp.
Kamera cyfrowa
Kamera cyfrowa MAGUS CLM90 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 7,1 Mpix i zapewnia realistyczne obrazy w rozdzielczości 3200x2200 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 51,3 kl./s lub 133,8 kl./s w zależności od rozdzielczości. Obraz jest płynny; ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.
Układ optyczny
Mikroskop ma głowicę trójokularową z tubą głowicy trójokularowej. Mikroskop jest wyposażony w boczne gniazdo kamery. Taka konstrukcja umożliwia jednoczesne przymocowanie kamery cyfrowej i monitora do mikroskopu. Dzielenie wiązki na głowicy trójokularowej odbywa się w stosunku 100/0 lub 50/50, a na korpusie – 100/0 lub 0/100. Tuby okularów można obracać o 180°, co pozwala na dostosowanie odstępu źrenicy wyjściowej do użytkownika.
Miska rewolwerowa jest umieszczona na stojaku pod stolikiem. Ma ona sześć wolnych gniazd do montażu obiektywów. Zestaw zawiera trzy obiektywy kontrastowo-fazowe oraz trzy obiektywy fluorescencyjne i jasnego pola. Obiektywy planarno-achromatyczne z korekcją do nieskończoności z dużą odległością roboczą służą do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna do 1,2 mm.
Oświetlenie
Źródłem światła odbitego jest lampa rtęciowa o mocy 100 W. Jest ona umieszczona w obudowie w celu lepszego odprowadzania ciepła i zmniejszenia ryzyka przegrzania podczas długich godzin pracy. Lampa ma szeroki zakres długości fal i szczytowych wartości widma, co umożliwia wygodną pracę z różnymi barwnikami fluorescencyjnymi. Filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G). Lampa rtęciowa świeci jasno, zapewnia dobrą widoczność i można ją łatwo wymienić w razie potrzeby.
Światło przechodzące jest wytwarzane przez lampę halogenową o mocy 30 W. Lampa emituje jasne światło o ciepłym spektrum. Dzięki temu obserwacja przy użyciu każdego obiektywu jest wydajna i wygodna dla oczu. Mikroskop ma kondensor kontrastu fazowego z czterema gniazdami: jedno jest używane do techniki jasnego pola, a pozostałe trzy do obiektywów z kontrastem fazowym o powiększeniu 10x, 20x i 40x. Pierścienie fazowe można wyśrodkować. Istnieje możliwość przełączania się między technikami jasnego pola i kontrastu fazowego poprzez obracanie dysku. Jest to wygodne dla badaczy, ponieważ oszczędza czas podczas pracy.
Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym. Zastosowanie tej metody pozwala uzyskać wyraźny, ostry obraz w wysokiej rozdzielczości bez artefaktów i zaciemnień na krawędziach.
Stolik i mechanizm regulacji ostrości
Stolik jest stały i ma mechanizm do przesuwania naczyń laboratoryjnych. Naczynia laboratoryjne można przesuwać poziomo w dwóch wzajemnie prostopadłych kierunkach. Ruch jest precyzyjny i płynny, a w zestawie są cztery uchwyty do naczyń o różnych rozmiarach. Do regulacji ostrości mikroskopu służą pokrętła precyzyjnej i zgrubnej regulacji ostrości. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła ostrości są umieszczone współosiowo po obu stronach korpusu.
Akcesoria
Asortyment produktów obejmuje dodatkowe akcesoria do mikroskopu MAGUS Lum V500: okulary, kamery cyfrowe i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Mikroskopia fluorescencyjna w świetle odbitym oraz mikroskopia jasnego pola i kontrastu fazowego w świetle przechodzącym
- Możliwość obserwacji preparatów w naczyniach laboratoryjnych do 55 mm, a także do 165 mm po odchyleniu statywu
- Lampa rtęciowa 100 W do światła odbitego, lampa halogenowa 30 W do światła przechodzącego; konfiguracja oświetlenia Köhlera
- Cztery filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G)
- Głowica trójokularowa z możliwością obrotu o 180°. Dwie opcje montażu kamery cyfrowej i monitora: dzielnik wiązki 100/0 lub 50/50 (głowica trójokularowa) albo dzielnik wiązki 100/0 lub 0/100 (na mikroskopie)
- Stolik z uchwytami do naczyń laboratoryjnych o różnych średnicach
- Kondensor kontrastowo-fazowy z przysłoną jasnego pola i trzema przysłonami kontrastu fazowego
Najważniejsze właściwości kamery:
- Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4x, 10x, 20x i 40x
- Rozdzielczość 7,1 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
- 51,3 kl./s i 133,8 kl./s w rozdzielczości 3200x2200 pikseli i 1584x1100 pikseli do obserwacji ruchomych obiektów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
- Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szum termiczny, dlatego podczas robienia zdjęć można stosować długi czas naświetlania
- Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów
- Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
- Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CLM90 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Moduły fluorescencyjne
- Lampa rtęciowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD 3,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Osłona UV
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Zasilanie lampy rtęciowej
- Przewód zasilający
- Przewód zasilający oświetlacza światłem odbitym
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Preparat kalibracyjny
ID produktu | 83020 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018218 |
Rozmiar opakowania (dł. x szer. x gł.) | 38x61x82 cm |
Masa przesyłki | 28.7 kg |
Typ | biologiczny, lekki/optyczny |
Głowica | trójokularowa |
Głowica | Siedentopf, obracana o 180° |
Powiększenie, x | 100–400 w konfiguracji podstawowej (*opcjonalnie: 40–500/600/800/1000) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | obiektywy planarno-achromatyczne z korekcją do nieskończoności (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; faza: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; odległość parafokalna: 45 mm |
Rewolwer | 6 obiektywów |
Odległość robocza, mm | 4,3 (10х); 8,0 (20x); 3,5 (40x) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 227x208 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 77/134,5 |
Stolik, mm | stały, ze szklaną płytką Ø118 mm i mechanicznym mocowaniem; uchwyty do preparatów: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondensor | NA 0,6, odległość robocza: 55 mm; kontrastowo-fazowy; ze śrubami blokującymi |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości i pokrętłem blokady), i precyzyjny (0,002 mm) |
Oświetlenie | fluorescencyjne, halogenowe |
Regulacja jasności | ✓ |
Zasilanie | zasilanie sieciowe AC, 85–265 V, 50/60 Hz |
Typ źródła oświetlenia | światło odbite: lampa rtęciowa 100 W; światło przechodzące: żarówka halogenowa 12 V, 30 W |
Filtry | tak |
Zakres temperatur, °C | 5...+35 |
Zastosowanie | kondensor kontrastowo-fazowy z wolnym gniazdem i płytkami fazowymi do obiektywów 10x, 20x i 40x; dodatkowy mikroskop centrujący |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Moduł fluorescencyjny | filtry: ultrafioletowy (UV), fioletowy (V), niebieski (B), zielony (G) |
Filtr fluorescencyjny: typ filtra, długość fali wzbudzenia/zwierciadło dichroiczne/długość fali emisji | ultrafioletowy (UV), 320–380 nm/425 nm/435 nm; fioletowy (V), 380–415 nm/455 nm/475 nm; niebieski (B), 450–490 nm/505 nm/515 nm; zielony (G), 495–555 nm/585 nm/595 nm |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | podwójne |
Metoda badania | jasnego pola, fluorescencja, mikroskopia kontrastu fazowego |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | SONY Exmor CMOS |
Kolorowa/monochromatyczna | monochromatyczna |
Megapiksele | 7.1 |
Maksymalna rozdzielczość, piksele | 3200x2200 |
Rozmiar matrycy | 1,1" (14,4x9,9 mm) |
Rozmiar piksela, µm | 4.5x4.5 |
Dwustopniowy moduł termoelektryczny (moduł Peltiera) do ustawiania temperatury 42°C poniżej temperatury pokojowej | ✓ |
Światłoczułość | 3354 mV przy 1/30 s |
Współczynnik sygnału/szumu | 0,15 mV przy 1/30 s |
Czas naświetlania | 0,1 ms – 1 h |
Nagrywanie filmów | ✓ |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 51,3 przy 3200x2200, 133,8 przy 1584x1100 |
Przetwornik analogowo-cyfrowego (bitowy) | 8/12 (z możliwością wyboru) |
Format obrazu | *.jpg, *.bmp, *.png, *.tif |
Format plików wideo | format wyjściowy:*.wmv, *.avi, *.h264 (Windows 8 i późniejsze wersje),* h265 (Windows 10 i późniejsze wersje) |
Zakres widmowy, nm | 380–650 (z filtrem podczerwieni i filtrem przeciwodblaskowym) |
Typ migawki | migawka globalna |
Balans bieli | ręczna, automatyczne |
Czas ekspozycji | ręczna, automatyczne |
Opcje programowalne | rozmiar obrazu, jasność, czas ekspozycji |
Oprogramowanie | MAGUS View |
Wyjście | USB 3.0, 5 Gb/s |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 2 GB RAM, gniazdo USB 3.0, napęd CD-ROM, monitor 17-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | stop aluminium CNC |
Zasilanie kamery | DC, 5 V, z gniazda USB komputera; adapter 12 V, 3 A dla modułu Peltiera |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
