Zestaw przystawek MAGUS DIC290

Urządzenie do kontrastu różnicowo-interferencyjnego (DIC) służy do badania przezroczystych preparatów o niskim kontraście, które nie są widoczne w jasnym polu. Technika DIC wprowadza efekt obrazu pseudo-reliefowego. Efekty koloru i intensywności na obrazie zależą od szybkości zmiany współczynnika załamania światła i grubości sąsiednich sekcji preparatu. Obraz preparatu wydaje się trójwymiarowy. Widok 3D nie pokazuje rzeczywistej geometrii preparatu, ale koloruje preparat zgodnie z grubością optyczną. Ta technika nie jest odpowiednia do pomiaru rzeczywistej wysokości i głębokości. Techniki DIC i kontrastu fazowego wzajemnie się uzupełniają. Generują one podobne obrazy kontrastowe, ale obrazy DIC nie mają dyfrakcyjnego efektu halo kontrastu fazowego wokół preparatów. Efekt halo wynika z różnicy między współczynnikiem załamania światła preparatu a otaczającego go nośnika. Często przesłania on szczegóły na krawędziach obserwowanych struktur. Technika DIC umożliwia obserwację tych szczegółów.

Urządzenie do kontrastu różnicowo-interferencyjnego zawiera kondensor DIC, filtr polaryzacyjny i suwaki DIC.

Kondensor DIC

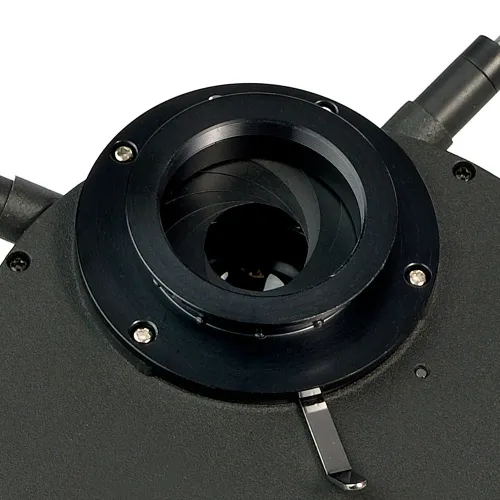

Kondensor DIC jest instalowany zamiast kondensora jasnego pola. Głowica zawiera pryzmaty DIC oraz gniazdo wykorzystywane podczas obserwacji w jasnym polu. Pryzmaty DIC w głowicy są stosowane w zależności od używanego obiektywu. Pod głowicą znajduje się pokrętło regulacji przysłony aperturowej, które jest używane podczas pracy w jasnym polu.

Suwaki DIC

Suwak DIC jest zainstalowany w specjalnym gnieździe ponad miską rewolwerową. Suwak DIC jest używany w połączeniu z odpowiednim obiektywem. Suwak jest płytką z pryzmatem DIC i analizatorem. Urządzenie MAGUS DIC290 obejmuje dwa suwaki: jeden jest używany z obiektywami o powiększeniu 10 i 20 razy, a drugi z obiektywami o powiększeniu 40 i 100 razy. Obrót pokrętła przesuwa pryzmat DIC w kierunku poprzecznym.

Filtr polaryzacyjny

W przypadku stosowania techniki DIC światło z oświetlacza przechodzi przez filtr polaryzacyjny. Polaryzator jest umieszczony na kolektorze i mocowany za pomocą śruby radełkowanej. Polaryzator ma skalę kąta obrotu i można go obracać o 360°. Natężenie światła przechodzącego zmienia się w zależności od wzajemnego ustawienia polaryzatora i analizatora. Gdy są ustawione prostopadle względem siebie, uzyskuje się efekt całkowitego zaciemnienia. Polaryzator można również odchylić w dół: aby usunąć go ze ścieżki optycznej, nie trzeba go zdejmować z mikroskopu.

Zalecane obiektywy

Technika DIC wymaga precyzyjnego ustawienia elementów optycznych względem siebie: dolnego pryzmatu DIC – względem przedniej płaszczyzny ogniskowej kondensora, a górnego pryzmatu DIC – względem tylnej płaszczyzny ogniskowej obiektywu. Do obserwacji DIC należy używać obiektywów dostarczonych z mikroskopem lub dodatkowych obiektywów MAGUS FL S-APO60 PlanF o większej aperturze. Większa apertura obiektywu umożliwia ogniskowanie na cienkim płaskim przekroju grubego preparatu, co jest nazywane sekcjonowaniem optycznym. Większe apertury zwiększają również zdolność rozdzielczą mikroskopu optycznego.

Kompatybilność:

• Mikroskop biologiczny MAGUS Bio 270T
• Mikroskop biologiczny MAGUS Bio 290T
• Mikroskop fluorescencyjny MAGUS Lum 470L
• Mikroskop fluorescencyjny MAGUS Lum 490
• Mikroskop fluorescencyjny MAGUS Lum 490L
• Mikroskop polaryzacyjny MAGUS Pol 890

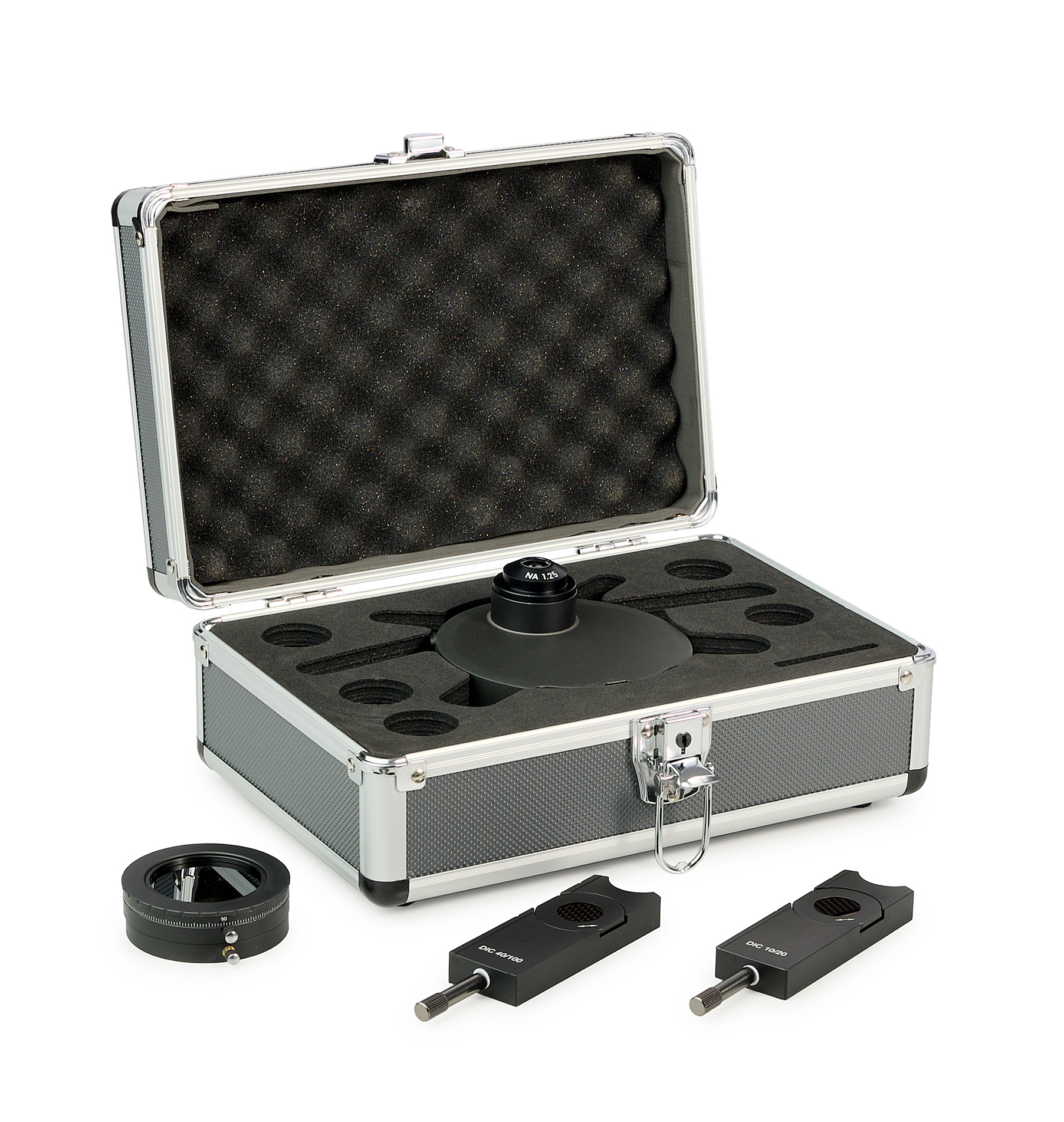

Zestaw:

• Kondensor DIC z głowicą
• Suwak DIC 10x/20x
• Suwak DIC 40x/100x
• Filtr polaryzacyjny
• Futerał
